COMPUERTAS LÓGICAS
Las compuertas son dispositivos que operan con estados lógicos (alto) "1" y (bajo) "0", en las entradas colocamos los niveles mencionados , de esta forma la compuerta realiza la operación lógica y finalmente a la salida obtendremos un nivel lógico correspondiente a la operación. En Los siguientes ejercicios mostraremos el funcionamiento de las compuertas AND,NAND,OR,NOR y NOT en su composición a base de transistores BJT en este caso 2N2222.COMPUERTA AND
Una compuerta AND tiene dos entradas como mínimo y su operación lógica es un producto de ambas entradas.

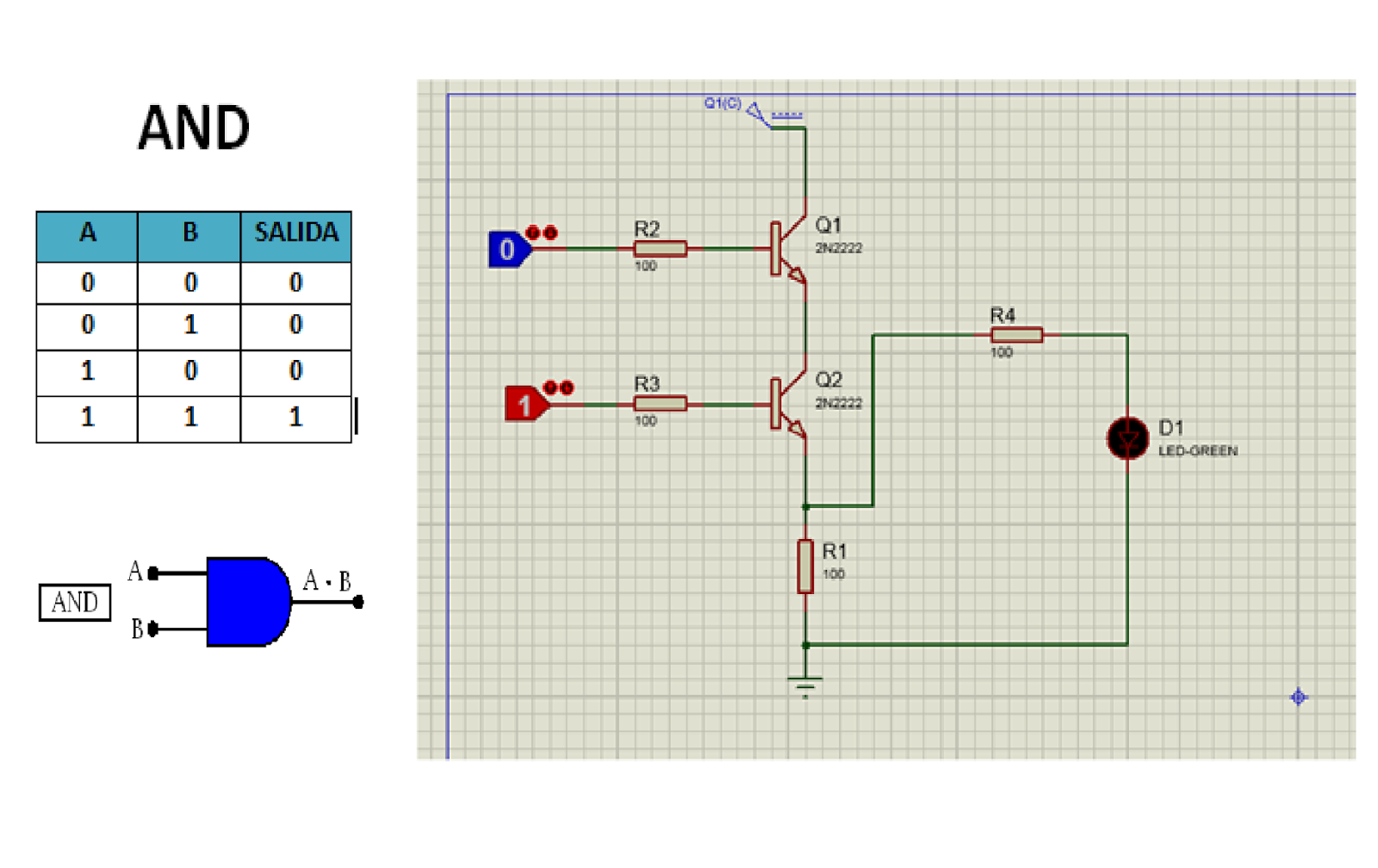

Figura 1. Compuerta AND con Transistores.
Link Descarga Proteus 8 Profesional.
COMPUERTA NAND
La compuerta NAND responde a la inversión del producto lógico de sus entradas.
Figura 2. Compuerta NAND con Transistores.
Figura 2. Compuerta NAND con Transistores.
Link Descarga Proteus 8 Profesional.
COMPUERTA OR
Posee dos entradas como mínimo y la operación lógica, será una suma entre ambas.Es decir, basta que una de las entradas sea 1 para que su salida también lo sea. Deben ser altas A “o” B o ambas al mismo tiempo, para que la salida sea alta.
Figura 3. Compuerta OR con Transistores.
Link Descarga Proteus 8 Profesional.
COMPUERTA NOR
Una compuerta NOR se obtiene conectando una NOT a la salida de una OR. El resultado que se obtiene a la salida de esta compuerta resulta de la inversión de la operación lógica OR.
Figura 4. Compuerta NOR con Transistores.
Link Descarga Proteus 8 Profesional.
COMPUERTA NOT
Esta compuerta dispone de una sola entrada que llamaremos A. Su operación lógica genera una salida S igual a la entrada A invertida.
Figura 5. Compuerta NOT con Transistores.
Link Descarga Proteus 8 Profesional.
